Les options communes des CNC Formosa

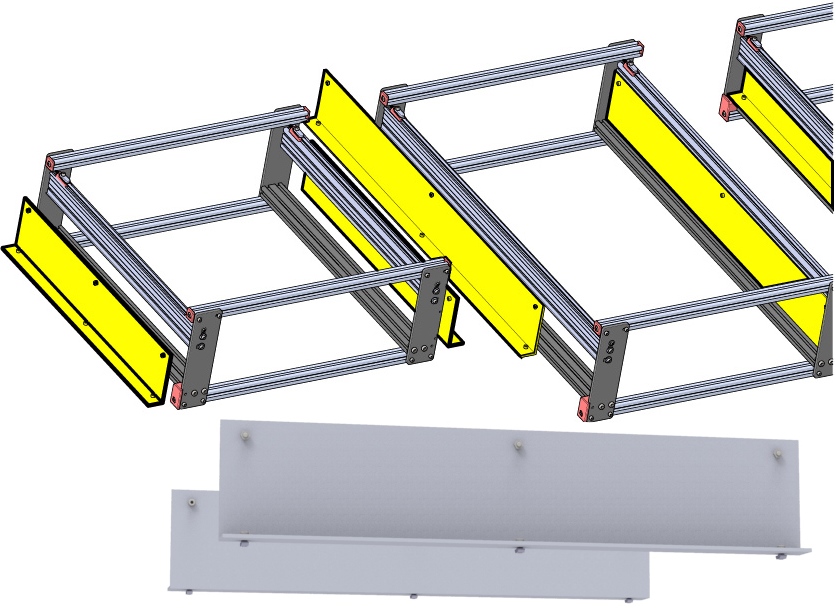

Renforts latéraux

Pour tous les modèles de CNC Formosa, il est possible de rajouter des renforts latéraux en aluminium
ils ont une hauteur de 100mm et font 3mm d’épaisseur et ils ont 2 fonctions.
– empêcher les copeaux de partir sur les cotés
– assurer une rigidification supplémentaire de la machine

Table en bois ou aluminium

Vous pouvez choisir le kit de la CNC avec une table en bois ou en aluminium.
La table en bois est faites dans du sapin ou épicéa massif d’épaisseur 18mm
La table en aluminium est rainurée afin de mettre facilement des brides.
Remarque : la table en aluminium est plus esthétique mais elle coute plus cher et son poids entraine des frais de ports plus importants

Dans les deux cas, les deux modèles de tables en bois ou aluminium s’enlève très facilement.
Il suffit d’enlever 4 vis en dessous.
Enlever la table peut être utile dans certains cas notamment lorsqu’il s’agit de faire un usinage sur une plaque plus grande que la machine.

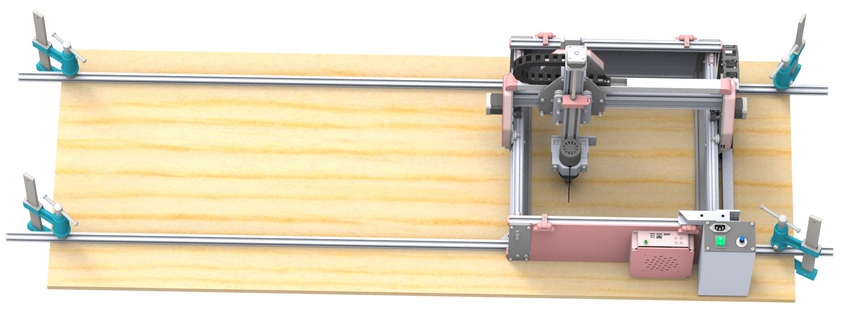

Système de glissières et fixations

Lorsque la plaque est trop grande pour être fixée sur la machine, il est possible de fixer la machine sur la plaque.
Pour cela il est possible d’enlever la table est de fixer la machine sur votre plaque selon le procédé de votre choix.

Situation particulière : Vous avez besoin de faire des petites sculptures à intervalles régulières sur une très longue plaque et toujours à la même distance du bord.

Dans ce cas vous ne pouvez pas vous passer de cette option qui consiste à rajouter un système sous la machine de façon à ce que celle ci puisse coulisser le long de 2 glissières.

Ces glissières peuvent être fixée sur la grande plaque avec des serre joints et la machine peut être bloquée sur les glissière par quatre vis aux quatre coins.

Pour déplacer la machine de façon précise vers les usinages suivant il suffit de suivre les traits préalablement tracé sur une des deux glissières.


La course de l’axe Z à été prévue très longue ( environ 200mm ), l’outil peut descendre assez bas de façon à pouvoir usiner une plaque en dessous.

Cette option bien que pouvant être adaptée sur tous les modèle de CNC Formosa est un complément idéal d’abord pour les modèles de petite taille comme les CNC Formosa 500 et CNC Formosa 750

0 commentaires

Soumettre un commentaire

Votre adresse de messagerie ne sera pas publiée. Les champs obligatoires sont indiqués avec *

Carters avant et arrière

Pour éviter les copeaux qui pourraient partir à l’avant et l’arrière de la machine, il est possible de rajouter des carters devant et derrière.

Le carter avant doit être transparent pour voir facilement la zone d’usinage.



Le fait qu’il y ai un carter avant et arrière n’empêche pas de continuer à insérer des planches plus longues que la machine car ses carters sont articulés et peuvent pivoter vers le haut.
