Kit mécanique

Attention, le kit mécanique seul est avant tout destiné aux makers.
Pour avoir une machine fonctionnelle il faudra par vous même :
– trouver les fournisseurs pour la partie électronique, broche d’usinage, logiciel
– consulter les nombreux forums pour savoir comment paramétrer ce matériel, surtout pour le matériel de récupération, ce n’est pas toujours évident.

  • Si vous n’avez jamais construit de machines auparavant, effectué de branchements électriques, c’est très difficile mais pas impossible, il vous faudra beaucoup de temps et il est conseillé de se rapprocher du fablab ou hakerspace le plus proche de chez vous afin de bénéficier de l’expérience de leurs membres.
  • Si vous avez déjà auparavant construit une imprimante 3d, un robot, un drone alors  c’est a votre portée.

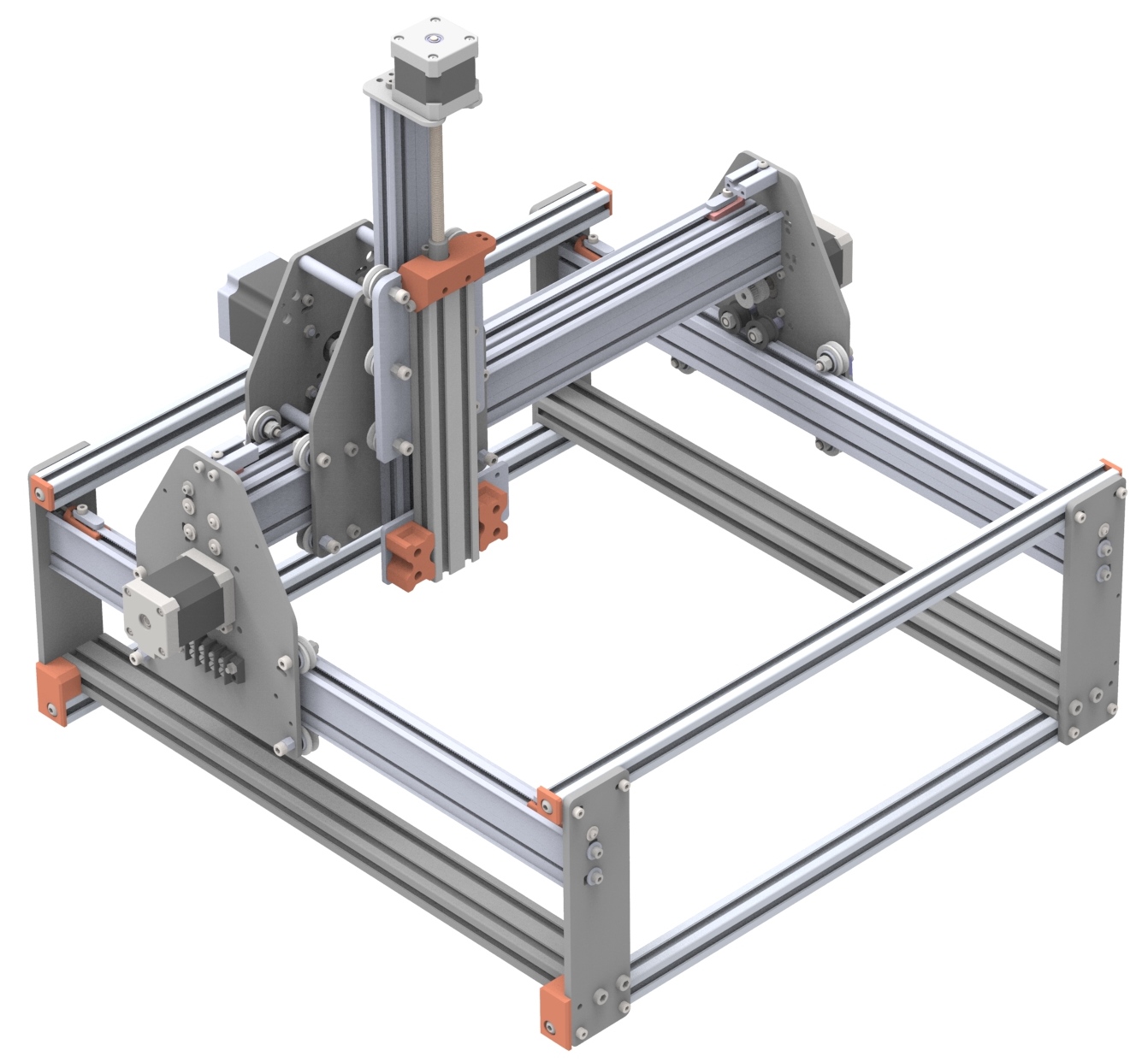

CNC Formosa 500

Le nouveau modèle d’entrée de gamme des CNC Formosa.
La surface d’usinage maximale est de 300x230mm et la hauteur maxi d’usinage de 150mm

Utilisation de la machine :
Elle a les mêmes possibilités que les autres modèles plus grand.
La décision de faire ce modèle a été prise quand certains visiteurs des makers faire nous ont indiqué qu’il préféraient un modèle plus petit
– pour certains afin de ranger plus facilement la machine dans un placard de l’appartement, en faire un modèle de bureau qui prend très peu de place.
– pour l’un qui envisageaient une utilisation plus professionnelle, pas besoin d’une fraiseuse CNC qui puisse faire autre chose que son activité, des prototypes de manches de couteaux.

L’option impression 3D sera disponible pour ce modèle.

Le kit mécanique est pré-monté dans nos ateliers, reste plus qu’a connecter avec des vis écrous les sous-ensembles principaux.
2 raisons à cela :
– pour vous votre machine sera plus rapide et simple à construire
– pour nous le contrôle qualité est plus rapide, si un sous-ensemble est parfaitement fonctionnel cela veux dire que les éléments qui le compose sont aux bonnes dimensions et le contrôle qualité de chaque petites parties deviens inutile, cela fait gagner du temps

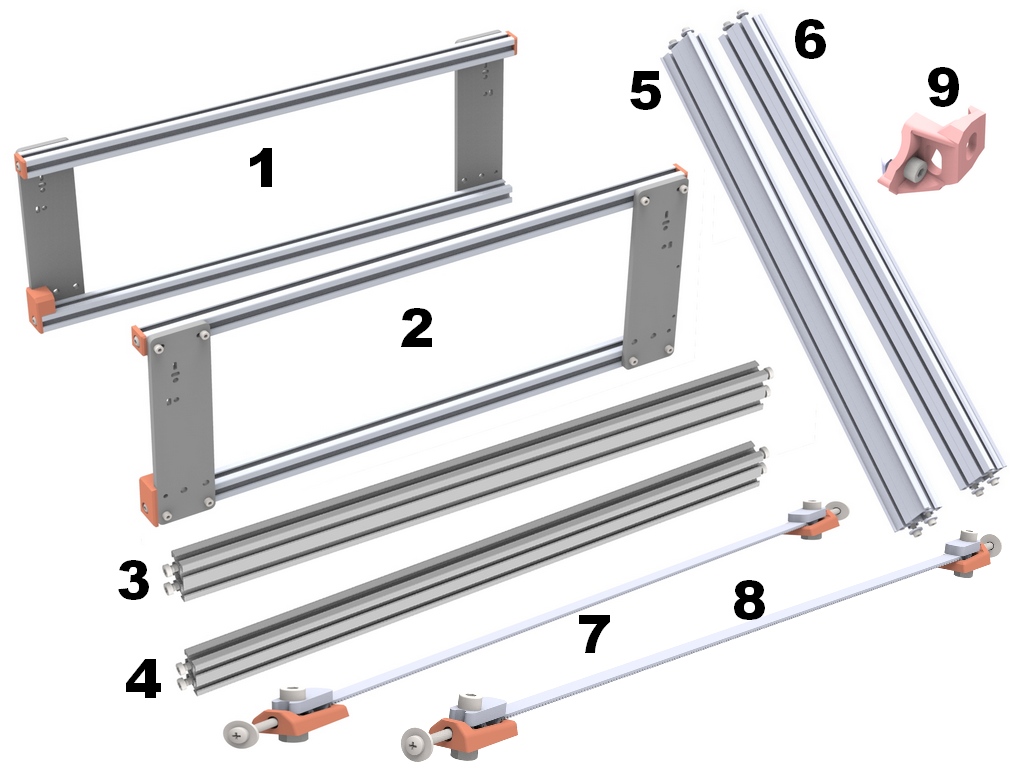

Dans le kit mécanique, partie châssis, il y a :
1 et 2 – les ensembles avant et arrière
3 et 4 – les profilés 20x40mm longitudinaux avec leur vis
5 et 6 – les profilés de translation Makerslide Taiwan 500mm avec leur vis
7 et 8 – les systèmes d’entrainement par courroie avec réglage de tension
9 – La butée réglable qui viendra activer le fin de course du portique le long de l’axe Y

gantry-cnc-formosa-500-kit-mecanique



Dans le kit mécanique, le portique est composé de 6 parties.
Les éléments composants les deux chariots 10 et 11 sont déjà montés et réglés dans nos atelier
Les chariot 10 et 11 ont des borniers et le chariot 10 possède un fin de course, il vont restera par la suite juste a brancher les bornes vers la partie électronique.
Les deux chariots 10 et 11 se fixent aux profilés Makerslide Taiwan de chaque coté avec 4 vis
Le système de transmission par courroie réglable 14 et la butée de fin de course de l’axe X 15 complète la partie mécanique du portique



Le chariot de l’axe X est composé de seulement deux partiesChariot axe X
La partie 16 est déjà complètement prémontré et réglée au niveau des exentriques
Il reste juste a fixer la partie 17 a l’aide de 4 boulons

Chariot axe ZLe chariot de l’axe Z est déjà monté et réglé dans nos ateliers

Moteurs pas à pas
Le kit mécanique des CNC Formosa peut être commandé avec ou sans les moteurs pas a pas et poulies d’entrainement.
Il est recommandé de choisir l’option moteur pas a pas afin d’avoir une cohérence entre le châssis, la puissance des moteurs et l’électronique de commande.
Les moteurs pas à pas proposés par makerslide machine ont été testé durant 3 ans, nous utilisons toujours le même fournisseur car nous avons toujours été satisfait par leurs moteurs durant ces trois années.
Les deux moteurs pas à pas de l’axe Y permettent un couple total sur l’axe Y de 1.3 N.m
Le moteur de l’axe X permet l’équivalent sur l’axe X c’est a dire 1.3 N.m
Le moteur linéaire pour l’axe Z permet un entrainement avec un jeu quasiment nul

La concentricité de cette broche est de 0,01 à 0,03mm et la pince de serrage de l’outil est de type ER11.
Ce qui permet d’insérer différents outils ayant une queue allant de 1 à 7mm.

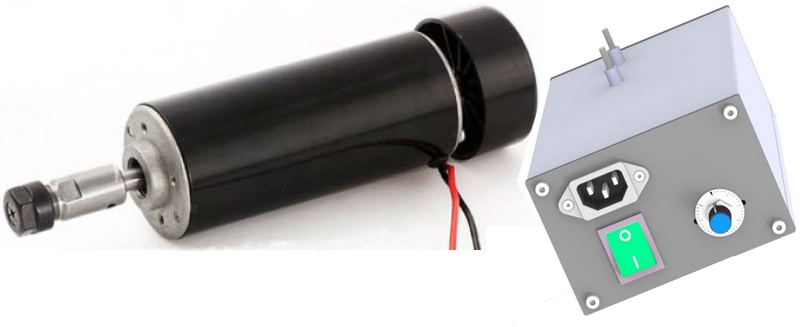

Broche d’usinage

Les broches d’usinage livrées les CNC Formosa font 500 Watt de puissance, l’alimentation est externe dans un boitier en aluminium. Ce boitier d’alimentation de broche se fixe facilement à l’avant de la machine.
Un variateur au dessus du boitier d’alimentation permet de faire varier la vitesse de rotation de 0 à 12000 tr/min

Le fonctionnement de cette broche d’usinage à courant continu est plus silencieux que d’autres à puissance équivalente, elle est aussi assez légère puisque la partie alimentation électrique est externe.

3 ) La carte possède une connectivitée réseau, ce qui permet de piloter votre machine à distance via votre réseau filaire ou en Wi-fi en ajoutant un petit routeur
4 ) Elle est facile a paramétrer, ( réglage des drivers de moteur pas à pas numérique, tous les paramétrages centralisés dans un seul fichier )
5 ) Support et documentation disponible via le site officiel http://smoothieware.org/ mais aussi grâce à une importante communauté d’utilisateurs et experts pouvant être contacté sur le forum, chat IRC, Google+ dédié à cette carte.

Boitier de commande électronique

La carte électronique permettant de piloter la machine est une carte smoothieboard 4 axes.
Le microcontrôleur de cette carte est du type ARM32 c’est a dire le même type de ce que vous avez pour vos téléphones portables ou tablettes graphiques.

Plusieurs raisons ont conduit à ce choix.
1 ) La carte est universelle, elle convient pour toutes les machines pilotées grâce au langage Gcode
Ceci rend votre CNC très évolutive, vous pouvez lui ajouter facilement une tête d’impression 3D ou une tête de gravure laser
2 ) La puissance et la souplesse de pilotage des moteurs pas à pas est beaucoup plus importante par exemple que des solutions électroniques basées sur les cartes arduino.

En apprendre plus

Smoothieboard  Arduino Atmega
Microcontroleur ARM 32bit Microcontroleur Atmega 16bit
Vitesse 120Mhz Vitesse 8Mhz

Câblage électrique

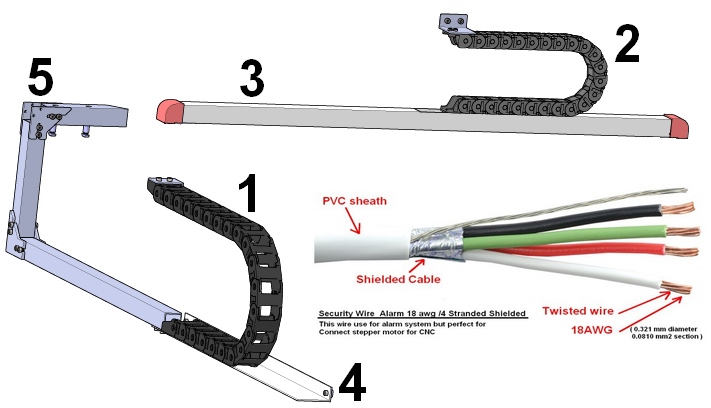

Le câble pour alimenter le bobines des moteurs pas a pas, doit avoir 4 fils et être blindé.
En effet les broches d’usinage ont un important bobinage qui peut créer des interférences en perturbant l’électronique de commande. Il peut en résulter des pertes de pas si les câbles ne sont pas blindés.
Ces câbles doivent être de section suffisante pour supporter l’intensité maximale des moteurs.

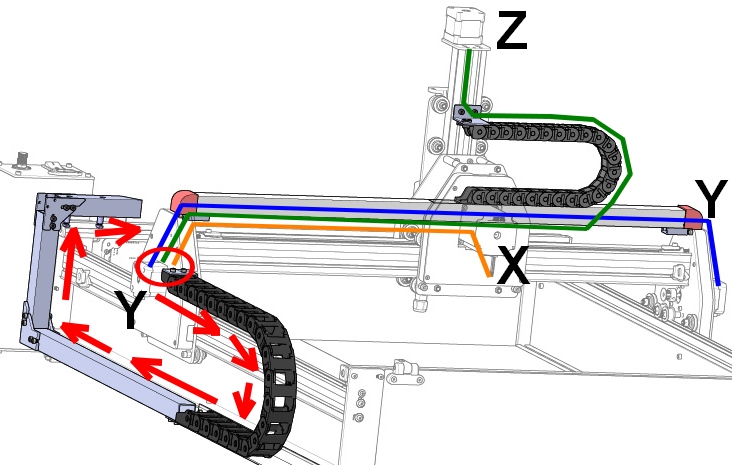

Afin de gérer les nombreux câbles ( moteurs pas à pas, fin de course, alimentation broche ) un chemin de câble en plusieurs parties est livré.
1 – chemin de câble mobile de l’axe Y
2 – chemin de câble mobile de l’axe X
3 – chemin de câble fixe permettant entre autre la liaison entre les deux moteurs de l’axe Y
4 – support du chemin de câble de l’axe Y
5 – chemin de câble fixe vers le boitier électronique

Alimentation 24V 5AAlimentation

Une alimentation externe 24V 5A permet d’alimenter la carte électronique via son régulateur 5V et aussi les moteurs pas à pas qui ont besoin chacun d’environ 1.6 A
