2 – Fixation de la poulie sur le moteur du chariot X

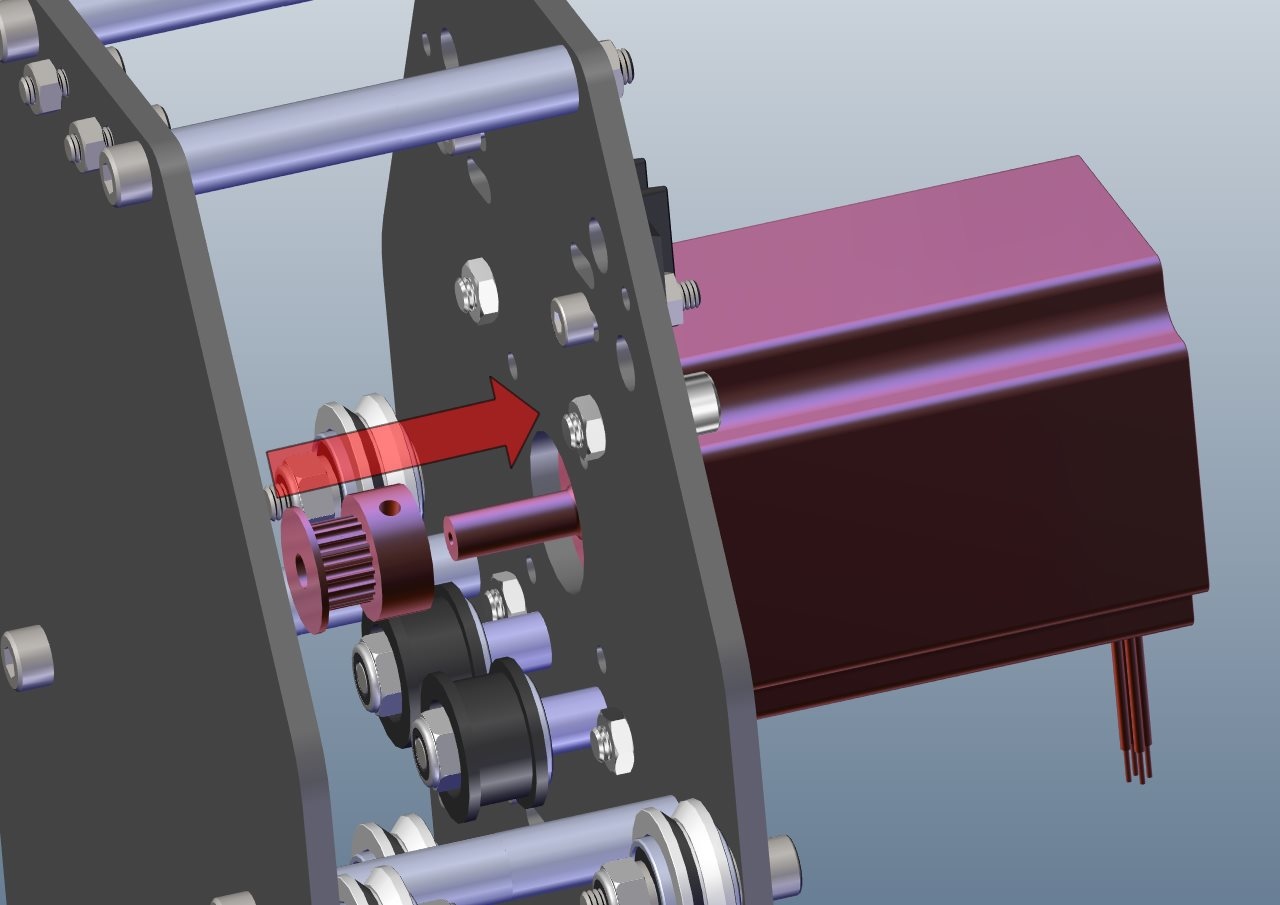

Insérez la poulie d’entrainement GT2 20 dents dans l’arbre du moteur de l’axe X

a ) vérifiez que la vis de fixation de la poulie va descendre au niveau du méplat de l’arbre
b ) vérifiez que la poulie soit correctement alignée par rapport aux deux poulies de guidage du chariot

Outillage

Une petite clef Allen (BTR) de 2.5 est nécessaire pour serrer la vis hexagonale creuse sans tête de la poulie.clef-allen-1.5
