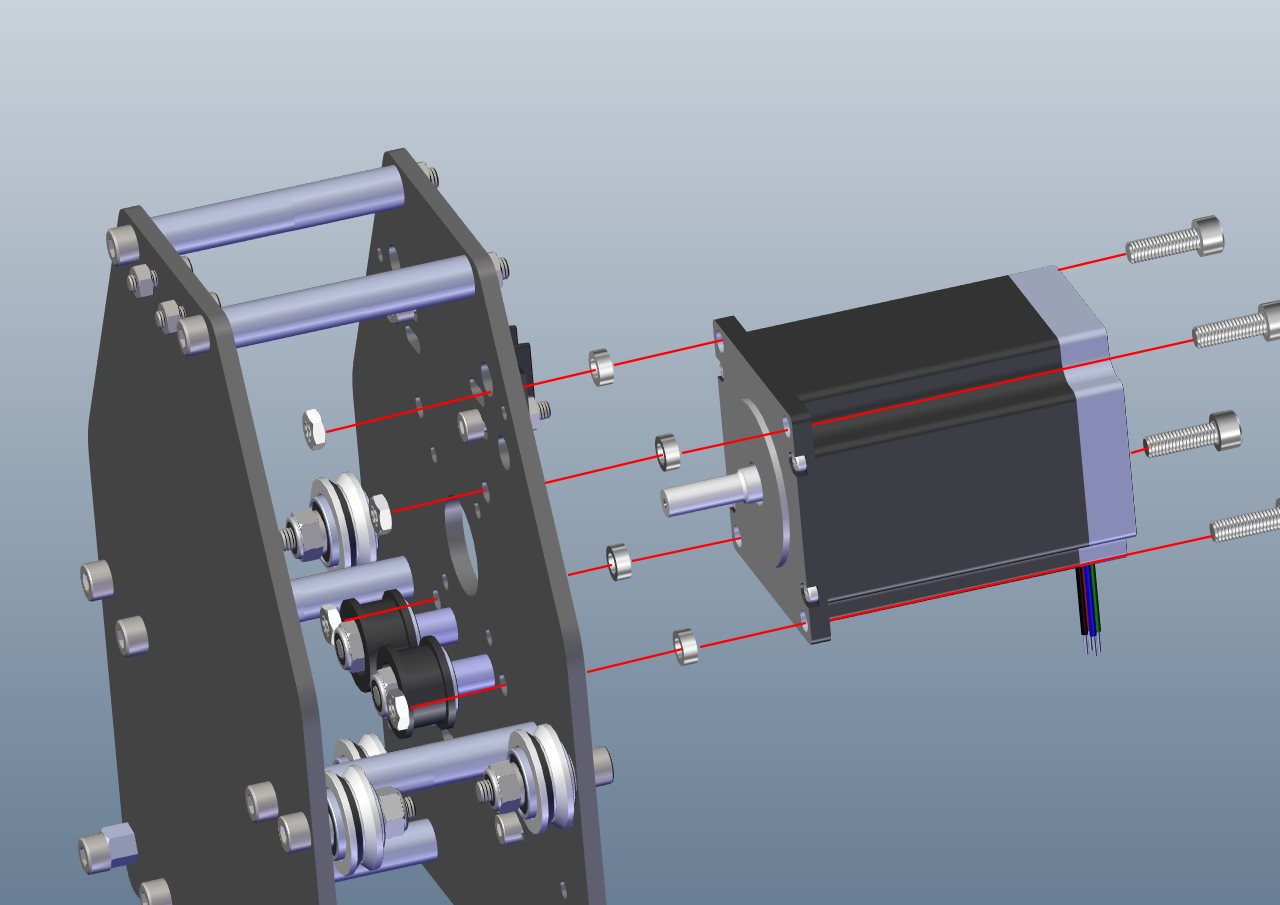

1 – Fixation du moteur du chariot X

Montage mécanique

a ) Insérez les quatre vis M5x16 dans les 4 troues de fixation du moteur Nema23
b ) Mettez de l’autre coté 4 entretoises de diamètre 5 longeur 3,175mm
c ) Insérez l’ensemble dans l’emplacement du chariot X prévu
d ) Vissez de l’autre coté les 4 écrous hexagonaux pour fixer l’ensemble

Outillageclef-allen-4

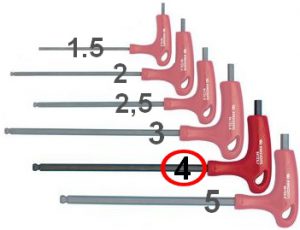

Une clef Allen ( BTR)  est nécessaire pour les vis M5 et une clef plate de l’autre coté pour serrer l’écrou M5clef-plate-m8



0 commentaires

Soumettre un commentaire

Votre adresse de messagerie ne sera pas publiée. Les champs obligatoires sont indiqués avec *

a ) Insérez les quatre vis M5x16 dans les 4 trous de fixation du moteur Nema23
b ) Mettez de l’autre coté 4 entretoises de diamètre 5 longeur 3,175mm
c ) Insérez l’ensemble dans l’emplacement du chariot X prévu
d ) Vissez de l’autre coté les 4 écrous hexagonaux pour fixer l’ensemble

Read More

Insérez la poulie d’entrainement GT2 20 dents dans l’arbre du moteur de l’axe X
a ) vérifiez que la vis de fixation de la poulie va descendre au niveau du méplat de l’arbre
b ) vérifiez que la poulie soit correctement alignée par rapport aux deux poulies de guidage du chariot

Read More

a ) Dévissez légèrement les quatre écrous du chariot X coté broche
b ) Insérez l’ensemble pré-monté de support de l’axe Z de façon a ce que les écrous du chariot X coulissent à l’intérieur des rainures du profilé makerslide.

Read More

Les excentriques déterminant l’espacement idéal entre les roues de guidage ont déjà été réglés dans nos atelier.
Il vous reste plus qu’a insérer les rails de guidage makerslide dans le sens correct et de faire coulisser.

Read More

a ) Mettre les 4 vis M6x16 dans les 4 trous de fixation de la plaque du chariot.
b ) Fixer l’ensemble en vissant les vis dans les 4 taraudages des profilés makerslide du portique.

Read More

Les excentriques déterminant l’espacement idéal entre les roues de guidage ont déjà été réglés dans nos atelier.
Il vous reste plus qu’a insérer les rails de guidage makerslide dans le sens correct et de faire coulisser.

Read More

Vidéos de montage pour
– Le châssis simple sans options
– Le châssis avec renforcement latéral

Read More
