5 – Assemblage des chariots du portique

Le montage des chariots des deux cotés du portique se fait de manière identique

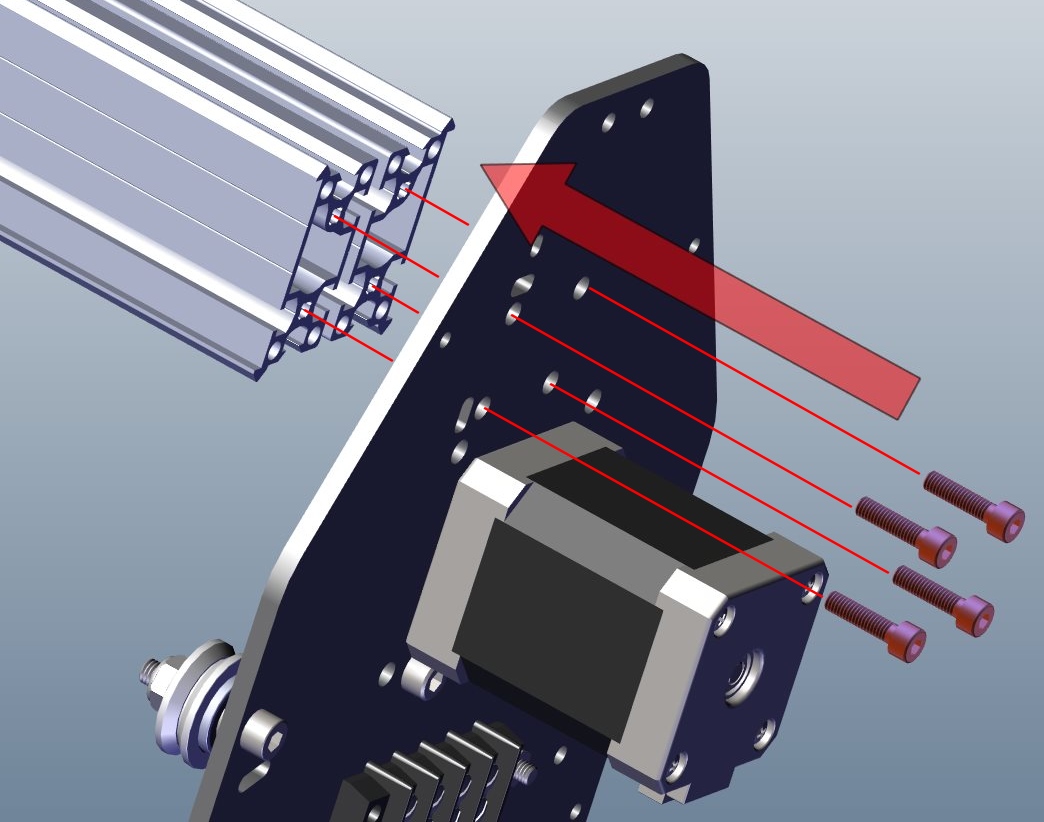

a ) Mettre les 4 vis M6x16 dans les 4 trous de fixation de la plaque du chariot.
b ) Fixer l’ensemble en vissant les vis dans les 4 taraudages des profilés makerslide du portique.

emplacement-4-trous-montage-portique

Outillage

Une clef Allen ( BTR) de 3 est nécessaire pour les vis hexagonales creuses M4

clef-allen-3

Voici ci dessous le résultat une fois que le montage est terminé, pour vérifier qu’il n’y a pas d’erreurs, observez la position de l’axe Z en regardant du coté ou il y a le capteur de fin de course.
L’axe Z est légèrement décalé vers l’arrière afin que l’axe de la broche ne soit pas en dehors de la partie guidage du portique.

gantry-decale-arrieregantry-resultat-final
