7 – Assemblage du châssis

Kit mécanique sans options

assemblage-des-vis-2

Attention au sens des plaques embout.
Pour vérifiez que tout est correct vous pouvez mesurer l’écartement  intérieur et extérieur des plaques

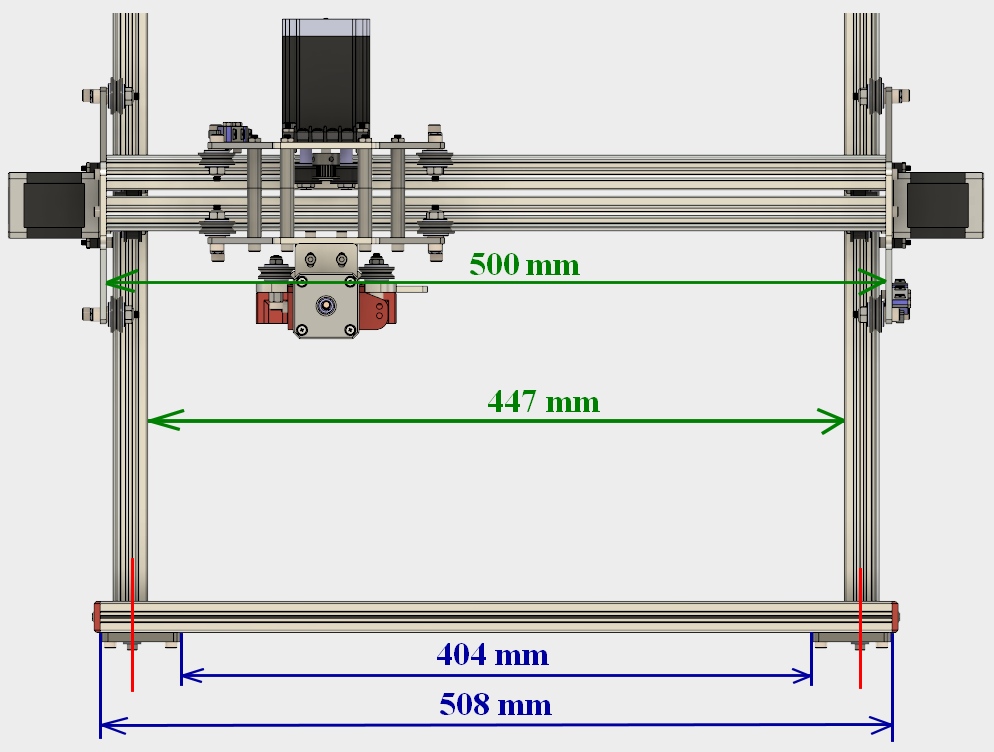

Pour les CNC 500 et 750, les écartements sont de 404mm et 508mm
Pour les CNC 750 et 1000, les écartements sont de 654mm et 758mm

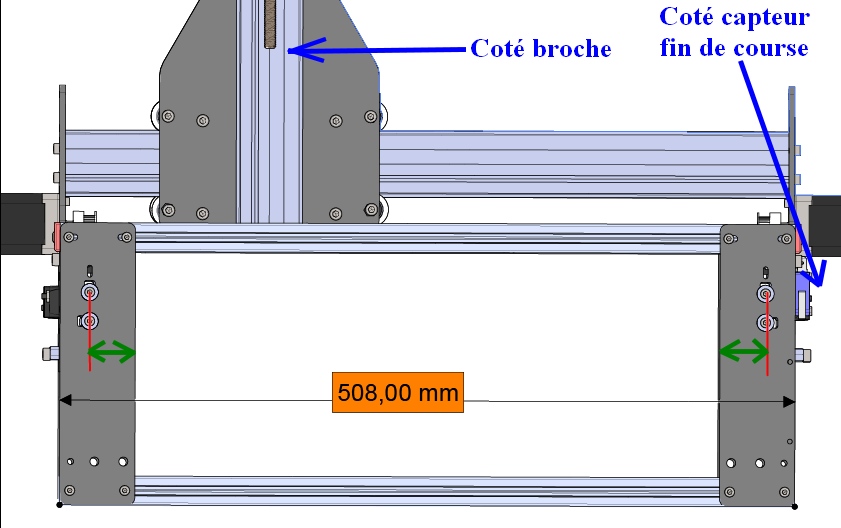

Vous pouvez remarquer que les plaques d’embout par rapport aux profilés de l’axe X on leur plus grande distance vers l’intérieur. (en vert sur le dessin )

Attention !!

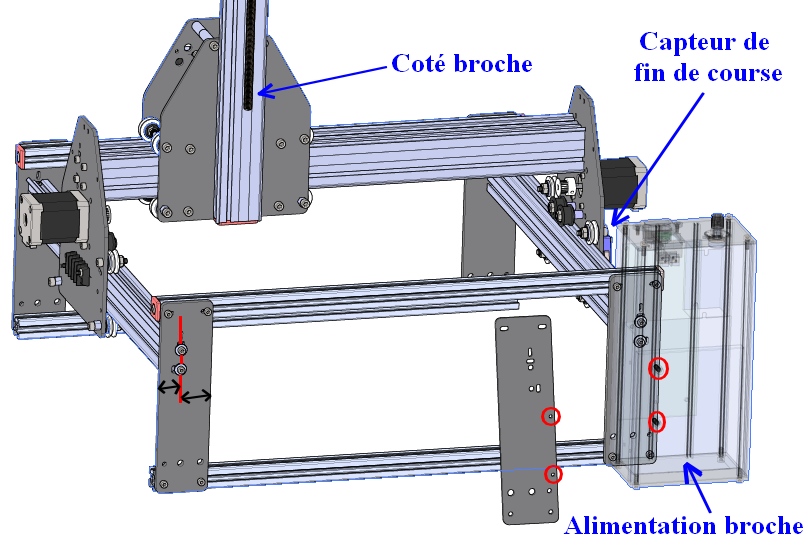

Une des plaques d’embout à 2 trous supplémentaires, elle est à mettre devant à droite.
C’est sur cette plaque que sera fixé l’alimentation de broche

Dernière étape, assemblage des profilés (20x40mm) de renforts latéraux

Kit mécanique avec renforts latéraux

En premier lieu, assemblez le profilé en L avec le renfort 20x40mm
comme dans la vidéo ci-dessous

Assemblage des renforts latéraux en L et des plaques d’embout

assemblage-end-plate-et-renfort-cote

Les outils nécessaires pour monter le chassis sont des clefs Allen (BTR) de 3 et 5mm

outils-clef-allen-3-et-5
